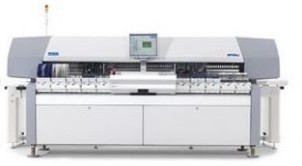

Bestückungsautomaten:
Die Bestückungsautomaten der Mydata stehen für höchste Flexibilität und Effektives Arbeiten in der Elektronikfertigung.
Von Prototypen über kleine und mittlere Serien, bis hin zu Großserien, werden alle Felder bedient. Die
besondere Stärke liegt in der Fertigung von oft wechselnden Stückzahlen mit häufigem Umrüsten am Tag.
Bestückleistung zwischen 16 000 und 50 000 Bauteile / Stunde
Feederkapazität bis 176 Feeder
Schnelle Einrichtung und Umrüstung
Leiterplatten bis 914 x 609mm
Bestückkopf-Technologie sichert Genauigkeit, Geschwindigkeit und Qualität
Vision-Systeme für exakte Bestückung
Schnelles Linescan Vision-System
Das Linescan Vision-System ist ein Hochgeschwindigkeits-Positioniersystem. Es ist die perfekte Lösung für hohe Bestückungs- geschwindigkeit . Das System nimmt bis zu 50.000 Bilder pro Sekunde auf und kann 01005-, Fine Pitch- und BGA-Bauteile in Echtzeit prüfen und ausrichten.
Dual-Vision-System mit raffinierter Beleuchtung
Das Dual-Vision-System nutzt zwei Kameras mit komplexer program- mierbarer Beleuchtung. Diese garantiert optimale Lichtverhältnisse für alle Gehäusetypen – von Flip-Chips bis zu BGAs. Dank hoch- auflösender Optik kann das System kleine Bauteile mit feinem Pin-Raster und komplexe Bauteile ohne Präzisionsverlust prüfen.
Vision-AutoTeach für einfache Gehäuseprogrammierung
Die AutoTeach-Funktion ist in die Systemsoftware integriert und kann innerhalb von Sekunden eine neue Gehäusedefinition erstellen. Das unbekannte Gehäuse wird vom Vision-System gescannt. Dabei werden alle Geometriedaten wie Pin-Positionen, Pin-Breite, Lötkugeldurchmesser und Raster automatisch gemessen. Bei nicht-perfekten Bauteilen erfolgt eine Feinabstimmung der Pin-Positionen auf ein Standardraster, was Messfehler ausschließt.
Systemdesign
Aktiver Seitenausgleich
Der maschineninterne Ausgleich ist eine bekannte Herausforderung für Einheiten mit mehreren Bestückköpfen.Die klassische Lösung, eine festgelegte und im Voraus optimierte Bestückungssequenz, macht in einer dynamischen Umgebung mit fließenden Feeder-Wechseln keine gute Figur. Der aktive Seitenausgleich sorgt für eine gleichbleibend hohe Effektivität, indem er automatisch dem jeweils benötigten Bestückerkopf Vorrang einräumt, um stets einen optimalen Durchsatz zu gewährleisten. Diese Funktion ist sehr nützlich für optimierte Einrichtungen, wenn das Nachladen von Feedern und Produktumrüstungen bei laufender Produktion stattfinden.
Offene Schnittstellen
Die Informationsverarbeitung ist der neuralgische Punkt in der modernen Elektronikproduktion.Die Konnektivität zwischen ERP, Systemen für den Fertigungssupport und Anlagendatenbanken ist entscheidend für eine Minimierung des Datenaufkommens. Für einen reibungslosen Informationsaustausch nutzt das gesamte MYDATA-Softwarepaket standardisierte und offene Schnittstellen. Dank benutzerfreundlicher Implementierungen wie etwa ODBC und HTTP erfolgen Abrufe der Artikeldatenbank, einer Stückliste oder der Produktionsstatistiken für die letzte Woche im Handumdrehen.
