hochflexibler SMD-Bestückunsautomat MY PRO A40
Die Bestückungsautomaten aus der Serie MY PRO A40 stehen für höchste Flexibilität gepaart mit Bestückleistung. Mit diesen Eigenschaften spiegeln sie die Entwicklung der letzten Jahre in der Elektronikfertigung wieder. Der Trend geht zu kleineren Produktionslosen, wodurch sich ein höherer Aufwand in der Rüstung und der Logistik ergibt.
Unproduktive Stillstandszeiten gilt es zu vermeiden!
Die MY PRO A40 Serie löst dies beispielsweise mit folgenden Ansätzen:
- Feederkonzept Agilis mit nur 10 Sekunden Rüstzeit/ 8mm Feeder
- Gesamtheitliche Betrachtung der Fertigung
- Integration von ERP- und Lagersystemen
- Verarbeitung von Steckern, Gurtabschnitten, gerne auch Stangen oder Sonderbauteilen
Hieraus ergeben sich wesentliche Vorteile für Ihre Produktion:
- geringe Stillstandszeiten
- hohe Flexibilität auch für ungeplante Aufträge
Technische Daten:
- Bestückleistung zwischen 6.000 und 80.000 Bauteile / Stunde
- Feederkapazität bis 224 Feeder pro Maschine
- Schnelle Einrichtung und Umrüstung
Feederkonzept
Einsparpotential Agilis-Feederkonzept
Die Agilis™ Tape-Feeder sind das revolutionäre Feedersystem für 8mm, 12mm und 16mm Rollenware ohne Bandabzugstechnik.
In SMD-Fertigungen mit vielen Produkt-Umrüstungen ist eine zentrale Frage, wie schnell kann man den Rüstwechsel bewerkstelligen? Hierbei kommt dem Feedersystem eine zentrale Bedeutung zu.

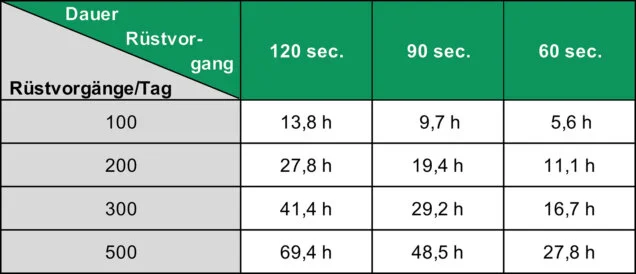

Mit den Agilis™ Tape-Feedern erfolgt der Ent- und Beladevorgang der Bauteilgurte in 20 Sekunden. Bei dieser Feeder-Generation erfolgt kein komplettes Abziehen der Abdeckbänder von Bauteilegurt, sondern das Abdeckband wird einseitig aufgeschnitten und seitlich weggeklappt. Diese Technologie ermöglicht extrem schnelles Umrüsten der Feeder und spart somit in den meisten Fällen mehrere Stunden Rüstzeit pro Monat. (siehe Tabelle unten)
Profitieren Sie von den schnellsten Rüstzeiten auf dem Markt
Das Agilis-Feeder-System deckt die gängigen Bauteile ab. Es bietet eine echte Plug & Play Funktionalität, dei der Sie Feeder in Sekunden be- und entladen können - und somit mehrere Stunden Arbeitszeit einsparen.
Verkürzen Sie Einricht- und Umrüstzeiten
Alle Magazine gewährleisten exakte Einrichtung und schnelle Umrüstungen. Da die meisten Magazine bis zu 16 Bandspuren fassen, lässt sich zusätzlich Zeit sparen, indem mehrere Feeder-Wechsel gleichzeitig ausgeführt werden. Sie müssen also nie die Produktion unterbrechen, wenn keine Bauteile mehr vorhanden sind.
Bestückköpfe - Technologie
Ultrafeiner Bestückkopf - Midas
Der Bestückkopf Midas ist für hochpräzises Arbeiten ausgelegt und kann jeden Bauteiltyp von 03015 über QFN und BGA verarbeiten. Er unterstützt darüber hinaus komplexe Bauteile und unregelmäßige Formen. Dank seiner stabilen und robusten Bauweise bestückt der Midas mit extrem hoher Genauigkeit. In Kombination mit unserem Echtzeit-Vision-System wird die A40 Pro zur besten Präzisions-Bestücklösung des Marktes.
Elektrische Bauteilprüfung
Die elektrische Prüfeinheit kann in kürzeszer Zeit die elektrischen Werte und Abmessungen von Bauteilen messen und so schon frühzeitig falsch beschriftete Rollen und Kit-Zusammenstellungsfehler im Produktionsprozess erkennen. Dies steigert die Produktionsqualität und verhindert kostspielige Nacharbeit. Die elektrische Prüfeinheit misst die elektrischen Kennwerte von Widerständen, Kondensatoren, Dioden und Transistoren. Bei aktiven gepolten Bauteilen kontrolliert die Prüfeinheit auch die Ausrichtung.
Hochgeschwindigkeits-Bestückkopf - HYDRA

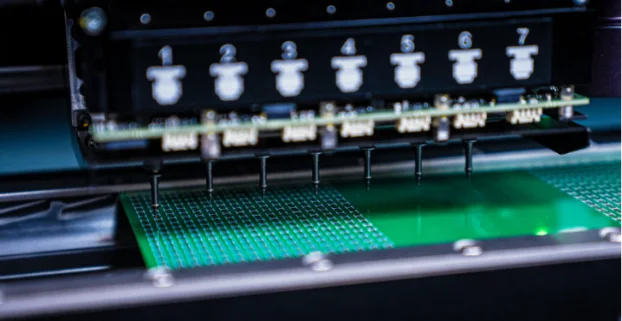

Der Hochgeschwindigkeits-Bestückkopf HYDRA verarbeitet sieben verschiedene Bauteile gleichzeitig. Gerade die große Bandbreite der bestückbaren Bauteile von kleinen 01005 Bauteilen bis zu 140 x 40 mm mit einer Höhe von 15mm garantieren eine dauerhaft hohe Geschwindigkeit. Hierbei werden die Bauteile direkt, ohne Zeit zu verlieren auf dem Weg vom Entnehmen zur Absetzposition vermessen.
Intelligente Oberflächenkontaktsteuerung
ISIC, die intelligente Oberflächenkontaktsteuerung (Intelligent Surface Impact Control), sorgt für eine sorgfältige Handhabung der Bauteile. Ein komplexes Servosystem für Z-Achsbewegungen stellt sicher, dass selbst empfindlichste Bauteile mit höchster Sorgfalt behandelt werden. Das System gewährleistet - dass unabhängig vom Gehäusetyp- die korrekte programmierte Bestückkraft ausgeübt wird.
Visionsystem - Technologie
Schnelles Linescan Vision-System
Das Linescan Vision-System ist ein Hochgeschwindigkeits-Positioniersystem. Es ist die perfekte Lösung für hohe Bestückungsgeschwindigkeit. Das System nimmt bis zu 50.000 Bilder pro Sekunde auf und kann 03015-, Fine Pitch- und BGA Bauteile in Echtzeit prüfen und ausrichten.
Vision-AutoTeach für Gehäuseprogrammierung
Die Auto Teach-Funktion ist in die Systesoftware integriert und kann innerhalb von Sekunden eine neue Gehäusedefinition erstellen. Das unbekannte Gehäuse wird vom Visionsystem gescannt. Dabei werden alle Geometriedaten wie Pin-Positionen. Pin-Breite. Lötkugeldurchmesser und Raster automatisch gemessen. Bei nicht-perfekten Bauteilen erfolgt eine Feinabstimmung der Pinpositionen auf ein Standardraster um Messfehler auszuschließen.
